地図の北について

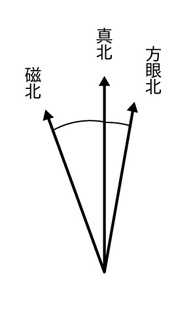

北に関する図

地図の「北」には、次の3種類があります。

  • 【真北】北極点、地軸の北端(北緯90度地点)を示す方位
  • 【磁北】方位磁針のN極が示す方位
  • 【方眼北】平面直角座標で作成された地図の方眼の縦線の上方向

当市の都市計画基本図等の地図の北は、「方眼北」を表しています。
方眼北と真北、磁北とのずれは場所によって異なります。

詳細については、以下の国土地理院のホームページをご覧ください。

方眼北と真北のずれ(真北方向角)

「4 平面直角座標への換算」を選択し、方眼北と真北のずれを計算してください。

座標値の入力方法は地図上で選択、測地系は世界測地系、平面直角座標系は6系を選択してください。
ページ下部の地図から、お調べしたい場所を選択していただき「計算実行」を行ってください。

計算結果に表示されている真北方向角が方眼北と真北のずれになります。

真北と磁北のずれ(偏角)

「地磁気値(予測値)計算サイト」を選択し、真北と磁北のずれを計算してください。

ページ中央の地図から、お調べしたい場所を選択していただき「計算実行」を行ってください。

計算結果に表示されている偏角が真北と磁北のずれになります。
